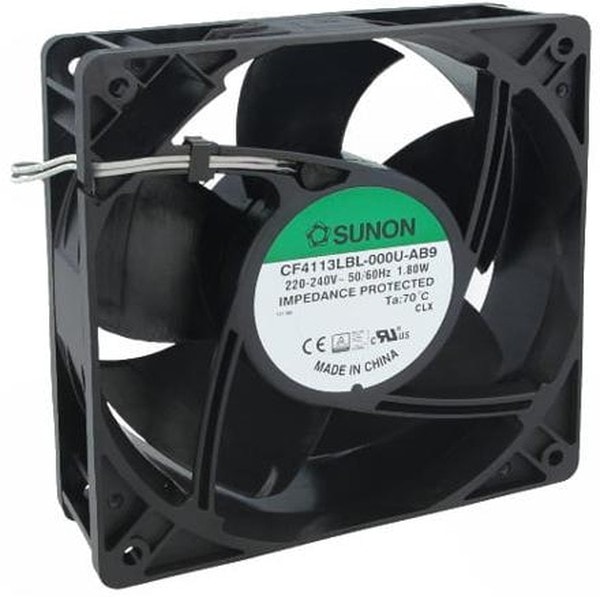

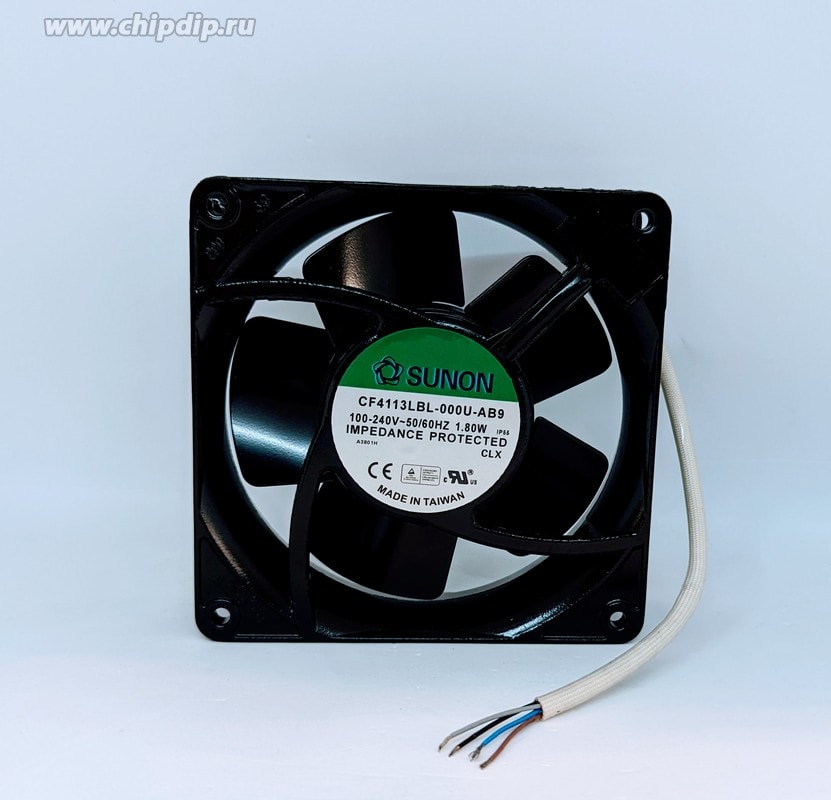

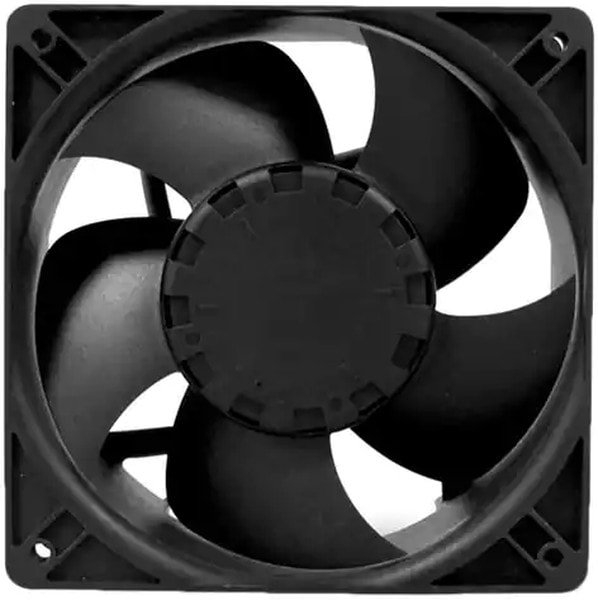

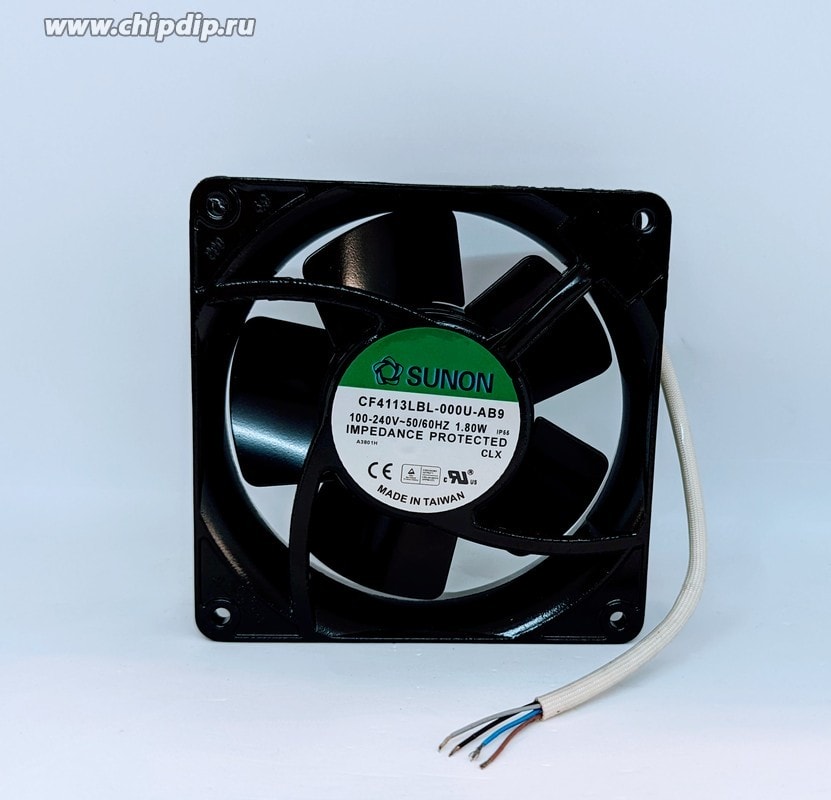

Описание CF4113LBL-AB9 представляет из себя осевой вентилятор переменного тока. В нем применяется подшипник качения, что позволяет использовать вентилятор в условиях повышенных температур, а также при горизонтальном монтаже. Длина вентилятора составляет 120 мм, ширина 120 мм, а толщина 38 мм. Номинальное напряжение питания 230 Вольт переменного тока при потребляемой мощности 1. 8 Ватт. Вентилятор создает максимальный воздушный поток 109. 24 м3/ч. Максимальное статическое давление составляет 42. 3647 Паскаль. При скорости вращения крыльчатки 2000 об/мин вентилятор создает уровень шума 31. 4 дБА. Данная модель применяется в диапазоне температур от -30 до 50 градусов Цельсия. В качестве материала корпуса вентилятора используется термопласт, а для изготовления крыльчатки применяется термопласт. Вентилятор подключается к питанию через 2 провода. Осевой вентилятор CF4113LBL-AB9 от производителя SUNON предназначен для работы в различных промышленных средах. Он имеет воздушный поток в 109,24 куб.м/ч и статическое давление в 42,3647 Па. Вентилятор имеет размеры 120 мм в длину, 120 мм в ширину и 38 мм в толщину. Он оснащен подшипником качения и имеет уровень шума 31,4 дБА. Ток питания постоянный, номинальное напряжение 230 В, мин. пусковое напряжение 90 В, макс. рабочее напряжение 265 В, номинальный ток 0,037 А и потребляемая мощность 1,8 Вт. Тип мотора — бесколлекторный EC, скорость вращения 2 000 об/мин, длина провода 310 мм, диаметр провода 24AWG. Корпус и крыльчатка изготовлены из термопласта. Уровень защиты IP55, минимальное сопротивление изоляции 10 Мом, мин. рабочая температура -30°C, макс. рабочая температура 50°C. Выводы — 2 провода. Характеристики
| Категория |
вентилятор |
| Тип |
осевой |
| Воздушный поток, куб.м/ч |
109.24 |
| Статическое давление, Па |
42.3647 |
| Длина, мм |
120 |
| Ширина, мм |
120 |
| Толщина, мм |
38 |
| Тип подшипника |
качения |
| Уровень шума, дБА |
31.4 |
| Тип тока AC/DC |
AC |
| Номинальное напряжение питания, В |
230 |
| Мин. пусковое напряжение, В |
90 |
| Макс. рабочее напряжение, В |
265 |
| Номинальный ток, А |
0.037 |
| Потребляемая мощность, Вт |
1.8 |
| Отклонение потребляемой мощности и тока, % |
20 |
| Тип мотора |
бесколлекторный, EC |
| Скорость вращения, об/мин |
2000 |
| Выводы |
2 провода |
| Длина провода, мм |
310 |
| Диаметр провода |
24AWG |
| Материал корпуса |
термопласт |
| Материал крыльчатки |
термопласт |
| Класс защиты |
IP55 |
| Сопротивление изоляции мин., Мом |
10 |
| Мин. рабочая температура, °C |
-30 |
| Макс. рабочая температура, °C |
50 |
| Тип |
осевой |
| Вес, г |
323 |
| Выводы |
2 провода |
| Макс. рабочая температура, °C |
50 |
| Материал крыльчатки |
термопласт |
| Мин. рабочая температура, °C |
-30 |
| Номинальное напряжение питания, В |
230 |
| Номинальный ток, А |
0.037 |
| Отклонение потребляемой мощности и тока, % |
20 |
| Потребляемая мощность, Вт |
1.8 |
| Тип тока AC/DC |
AC |
| Fan Type |
Tubeaxial |
| Series |
CF-> |
| Класс защиты |
IP55 |
| Тип подшипника |
Качения |
| Материал корпуса |
термопласт |
| Размеры рамы,мм |
120×120 |
| Рабочее напряжение,В |
230 |
| Толщина,мм |
38 |
| Питание |
4pin |
| ECCN |
EAR99 |
| HTSUS |
8414.59.6590 |
| Moisture Sensitivity Level (MSL) |
Not Applicable |
| Package |
Bulk |
| REACH Status |
REACH Unaffected |
| RoHS Status |
ROHS3 Compliant |
| Features |
Auto Restart, Dual Voltage, Electronic Commutation |
| Approval Agency |
CE, CUR, TUV, UL |
| Material — Blade |
Polybutylene Terephthalate(PBT) |
| Material — Frame |
Polybutylene Terephthalate(PBT) |
| Operating Temperature |
-13 ~ 158В°F(-25 ~ 70В°C) |
| Size / Dimension |
Square-120mm L x 120mm H |
| Termination |
2 Wire Leads |
| Weight |
0.699 lb(317.06 g) |
| Width |
38.00mm |
| Current Rating (Amps) |
0.022/0.037A |
| Ingress Protection |
IP55-Dust Protected, Water Resistant |
| Static Pressure |
0.17 in H2O(42.3 Pa) |
| Ток,А |
0.2 |
| Частота вращения,об./мин. |
2000 |
| Производительность,м.куб./мин. |
1.8 |
| Шум, дБA |
31.4 |
| Video File |
Sunon IP FansSunon EC Axial Fans | Digi-Key Daily |
| Voltage Range |
90 ~ 265VAC |
| Воздушный поток, куб.м/ч |
109.24 |
| Макс. рабочее напряжение, В |
265 |
| Мин. пусковое напряжение, В |
90 |
| Скорость вращения, об/мин |
2000 |
| Статическое давление, Па |
42.3647 |
| Уровень шума, дБА |
31.4 |
| Environmental Information |
http://www.sunon.com/uFiles/file/01_about%20sunon/ |
| Диаметр провода |
24AWG |
| Сопротивление изоляции мин., Мом |
10 |
| Тип мотора |
бесколлекторный, EC |
