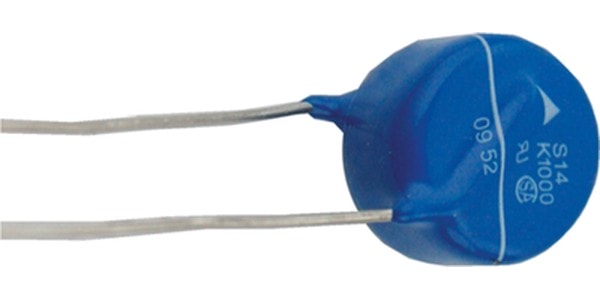

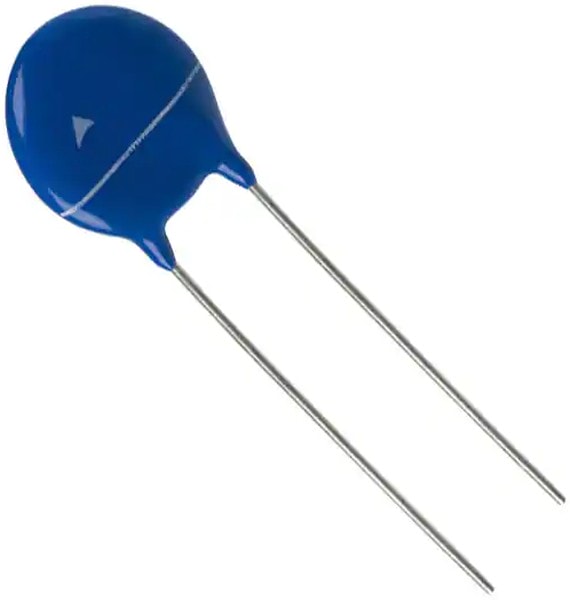

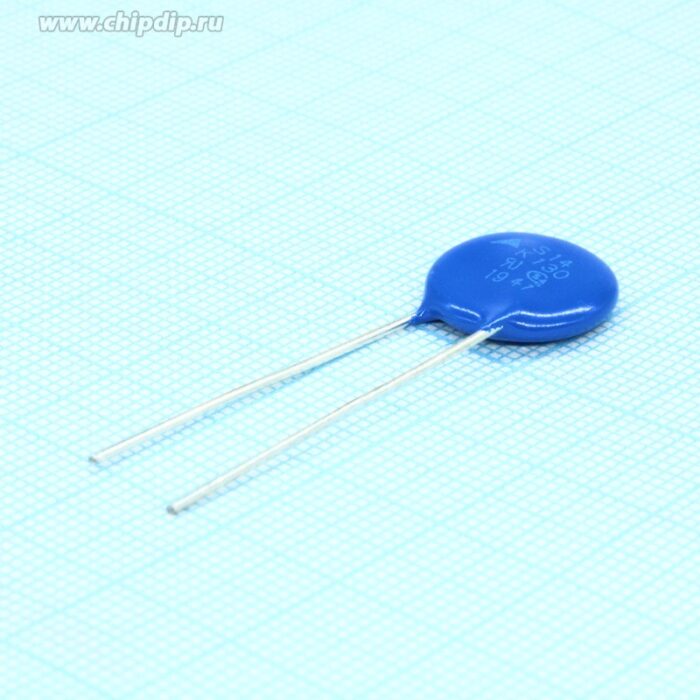

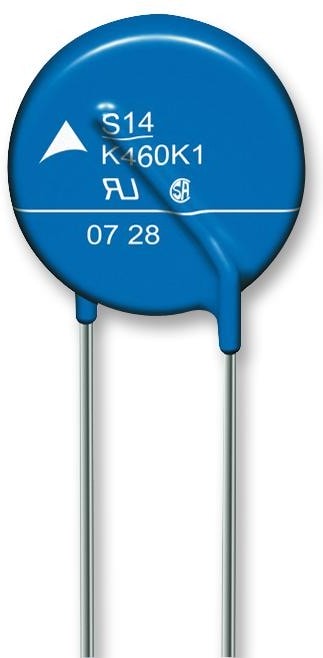

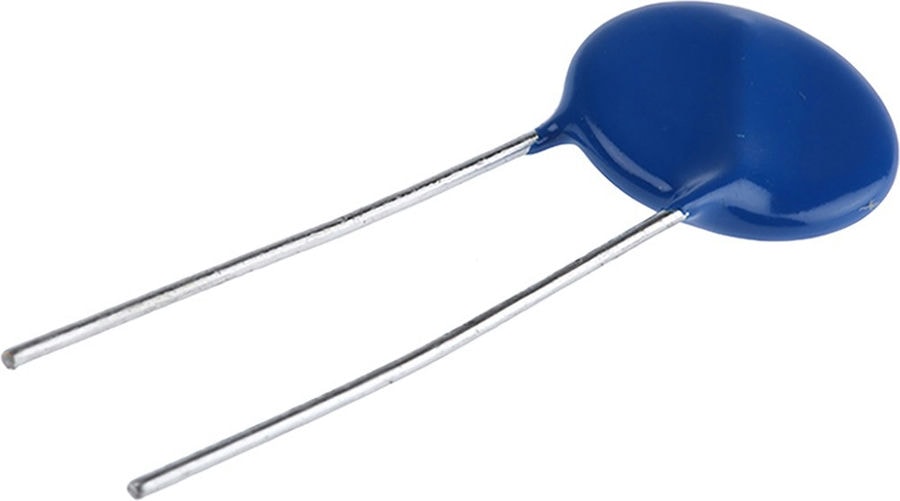

Описание Варистор на плату B72214S0131K101 от производителя EPCOS обеспечивает надежную защиту электронных устройств от перенапряжений. С максимальным рабочим напряжением 130 В AC и 170 В DC, этот металлооксидный варистор выдерживает импульсные напряжения до 205 В. Продукт имеет шаг выводов 7,5 мм и монтаж типа THT, что упрощает интеграцию на печатную плату. С диаметром корпуса 16.5 мм, он способен работать в широком температурном диапазоне от -40°C до +105°C. Особенностью является его способность выдерживать импульсный ток до 4 500 А и импульсную энергию в 2 мс не более 34 Дж, что обеспечивает его высокую эффективность и надежность в эксплуатации. Используйте B72214S0131K101 для защиты своего оборудования от нежелательных скачков напряжения. Характеристики
| Категория |
Варистор |
| Тип |
на плату |
| Вид |
металлооксидный |
| Монтаж |
THT |
| Вид корпуса |
дисковый |
| Шаг выводов, мм |
7,5 |
| Рабочее напряжение макс. AC, В |
130 |
| Рабочее напряжение макс. DC, В |
170 |
| Импульсное напряжение, В |
205 |
| Импульсный ток, А |
4500 |
| Рабочая температура мин.,°C |
-40 |
| Рабочая температура макс., °C |
105 |
| Размер, мм |
диам. 16.5 |
| Особенности |
Энергия импульса 2 мс не более 34 Дж |
| Вес, г |
1.49 |
| Mounting |
Radial |
| Series |
StandardD |
| Рабочее напряжение,В |
130 |
| Brand |
EPCOS/TDK |
| Factory Pack Quantity |
500 |
| Manufacturer |
EPCOS/TDK |
| Packaging |
Bulk |
| Product Category |
Varistors |
| Product Type |
Varistors |
| Product |
MOV |
| Subcategory |
Varistors |
| Material |
Metal |
| ECCN |
EAR99 |
| HTSUS |
8533.40.4000 |
| Moisture Sensitivity Level (MSL) |
Not Applicable |
| Package |
Bulk |
| REACH Status |
REACH Unaffected |
| RoHS Status |
ROHS3 Compliant |
| Factory Pack Quantity: Factory Pack Quantity |
500 |
| Termination Style |
Radial |
| Operating Temperature |
-40В°C ~ 105В°C (TA) |
| RoHS |
Details |
| Current Rating |
50 A |
| Part # Aliases |
B72214S131K101 |
| Diameter |
14 mm |
| Линейка продукции |
Серия B722 |
| Номинальное напряжение AC |
130В |
| Примечание |
170VDC/130VAC 14mm |
| Tolerance |
10% |
| Capacitance @ Frequency |
880pF @ 1kHz |
| Current — Surge |
4.5kA |
| Energy |
34J |
| Maximum AC Volts |
130V |
| Maximum DC Volts |
170V |
| Mounting Type |
Through Hole |
| Number of Circuits |
1 |
| Package / Case |
Disc 14mm |
| Varistor Voltage (Max) |
225.5V |
| Varistor Voltage (Min) |
184.5V |
| Varistor Voltage (Typ) |
205V |
| Capacitance |
650 pF |
| Clamping Voltage |
340 V |
| Lead Spacing |
7.5 mm |
| Operating Temperature Range |
-40 C to+85 C |
| Peak Surge Current |
4.5 kA |
| Surge Energy Rating |
34 J |
| Varistor Voltage |
205 V |
| Voltage Rating AC |
130 VAC |
| Voltage Rating DC |
170 VDC |
| Maximum Operating Temperature |
+105 C |
| Minimum Operating Temperature |
-40 C |
| Mounting Style |
PCB Mount |
| Clamping Current |
50A |
| Lead Pitch |
7.5mm |
| Maximum AC Voltage Rating |
130V |
| Maximum DC Voltage Rating |
170V |
| Maximum Surge Current |
4500A |
| Thickness |
4.2mm |
| Максимальная Переходная Энергия (10/1000uS) |
34Дж |
| Максимальная Рабочая Температура |
85°C |
| Максимальное Фиксированное Напряжение |
340В |
| Минимальная Рабочая Температура |
-40°C |
| Номинальное Напряжение DC |
170В |
| Пиковый Импульсный Ток при 8/20мкс |
4.5кА |
| Стиль Корпуса Варистора |
Диск 14мм |
| Тип Варистора |
Металлооксидный Варистор(MOV) |
| Design |
radial |
| Energy absorption |
34 J |
| Grid |
7 mm |
| max. operating temperature |
85 °C |
| max. Surge current, transient (8/20 µs) |
4500 A |
| min. operating temperature |
-40 °C |
| Power dissipation |
0.6 W |
| Rated voltage (AC) |
130 V |
| Rated voltage (DC) |
170 V |
| Standard number |
UL, CSA, SEV, VDE, CECC, CQC, IEC |
| Varistor Voltage Type |
205 V |
