Finder

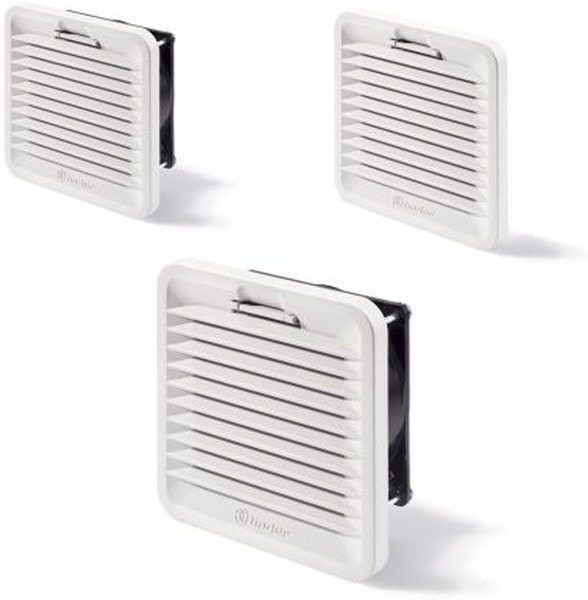

8003016558 7F.02.0.000.1000, 7F Series Filter Fan for 92 x 92mm Fans, Synthetic Fibre Filter, Plastic Frame, 120 x 120mm Hirschmann
4040,00 ₽
Описание
Фильтр на вытяжке для щитовых вентиляторов; стандартная версия; размер 1; степень защиты IP54
Код заказа: 7F0200001000
Артикул производителя: 7F.02.0.000.1000
EAN: 8012823423548
Серия: 7F
Упаковка: 1 шт.
Вес упаковки 7F0200001000: 0,0778 кг.
Вес 1 шт 7F0200001000: 0,0778 кг.
- Монтаж и техническое обслуживание
- Вырезать отверстие в стенке электрощита по размеру вентилятора или фильтра на вытяжке в соответствии с монтажной схемой. Шаблон отверстия в упаковке вентилятора или фильтра.
- Произвести электрическое подключение.
- Закрепить вентилятор и фильтр путем защелкивания боковых упоров в монтажном отверстии, без использования винтов (при толщине материала боковой стенки 1.2…2.4 мм). При толщине материала боковой стенки, отличной от указанной выше, рекомендуется закрепить вентилятор и фильтр с помощью прилагаемых винтов. Отверстия под винты обозначены на шаблоне, крепежные винты в комплекте (для размера 1 шаблон только для монтажного отверстия).
- При снятии вентилятора в сборе с фильтром, открутите крепежные винты в пластиковой крышке вентилятора, затем замените фильтрующий элемент под пластиковой крышкой.
- При ремонте или замене фильтрующего элемента, также снимите пластиковую крышку, замените фильтрующий элемент, и установите крышку обратно.
| Вес, г | 122 |
| For Use With/Related Products | 7F Series |
| Series | 7F |
| Высота | 120 мм |
| Цвет | Серый |
| Ширина | 120 мм |
| Материал | Пластик |
| Fan Accessory Type | Filter Guard Assembly |
| Fits Fan Size | 120mm Sq |
| Material | Plastic |
| ECCN | EAR99 |
| HTSUS | 8421.39.8090 |
| Moisture Sensitivity Level (MSL) | Not Applicable |
| Package | Box |
| REACH Status | REACH Unaffected |
| RoHS Status | RoHS Compliant |
| Features | Louvered, Self Extinguishing |
| Глубина, мм | 10.65 |
| Глубина | 20 мм |
| Width | 120mm |
| Степень защиты | IP54 |
| Тип изделия | Элемент фильтрующий |
| Материал изделия | Пластик |
| Количество вентиляторов | 1 |
| Степень защиты IP | IP54 |
| Thickness | 19.65mm |
| Дополнительная информация | Шаблон в упаковке. |
| Fan Size | 92x92mm |
| Filter Material | Synthetic Fibre |
| Filter Type | Exhaust Filter |
| Frame Material | Plastic |
| Рабочая температура окружающей среды по | 55 град.C |
| Рабочая температура окружающей среды с | -15 град.C |
| Тип вентиляции | Нет(без) |
| Электромагнитносовместимое исполнение | Нет |
| Размер (обозначение) | 1 |
Детали
| Бренд | Finder |
|---|
