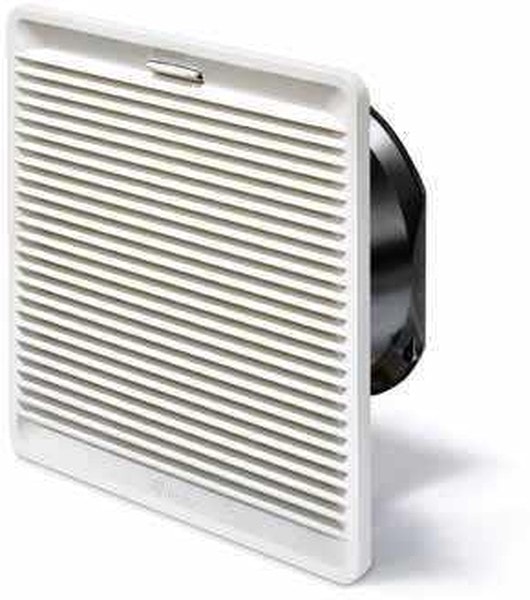

8034143760 7F2090244250, 7F Series Series Fan Filter, Synthetic Fibre Filter, Plastic Frame, 224 x 224mm Hirschmann

Вентилятор с фильтром; стандартная версия; питание 24В DС; расход воздуха 250м3/ч; размер 4 (224х224мм); степень защиты IP54
Код заказа: 7F2090244250
Артикул производителя: 7F.20.9.024.4250
EAN:
Серия: 7F
Упаковка: 1 шт.
Вес упаковки 7F2090244250: 0,524 кг.
Вес 1 шт 7F2090244250: 0,524 кг.

1. Монтаж и техническое обслуживание
2. Вырезать отверстие в стенке электрощита по размеру вентилятора или фильтра на вытяжке в соответствии с монтажной схемой. Шаблон отверстия в упаковке вентилятора или фильтра.
3. Произвести электрическое подключение.
4. Закрепить вентилятор и фильтр путем защелкивания боковых упоров в монтажном отверстии, без использования винтов (при толщине материала боковой стенки 1.2…2.4 мм). При толщине материала боковой стенки, отличной от указанной выше, рекомендуется закрепить вентилятор и фильтр с помощью прилагаемых винтов. Отверстия под винты обозначены на шаблоне, крепежные винты в комплекте (для размера 1 шаблон только для монтажного отверстия).
5. При снятии вентилятора в сборе с фильтром, открутите крепежные винты в пластиковой крышке вентилятора, затем замените фильтрующий элемент под пластиковой крышкой.
6. При ремонте или замене фильтрующего элемента, также снимите пластиковую крышку, замените фильтрующий элемент, и установите крышку обратно.
