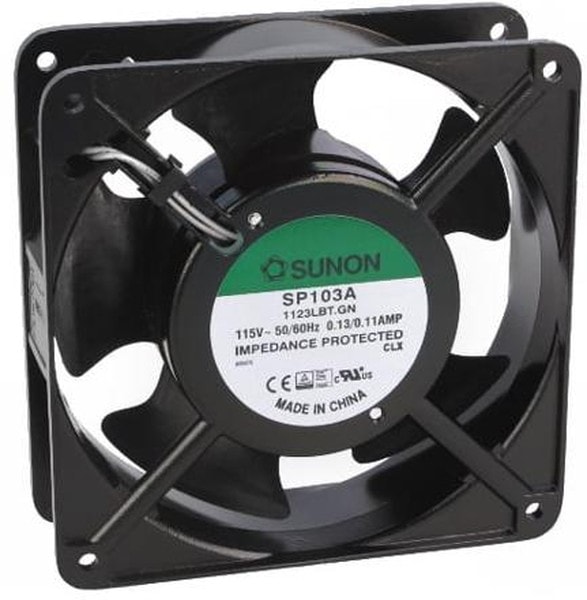

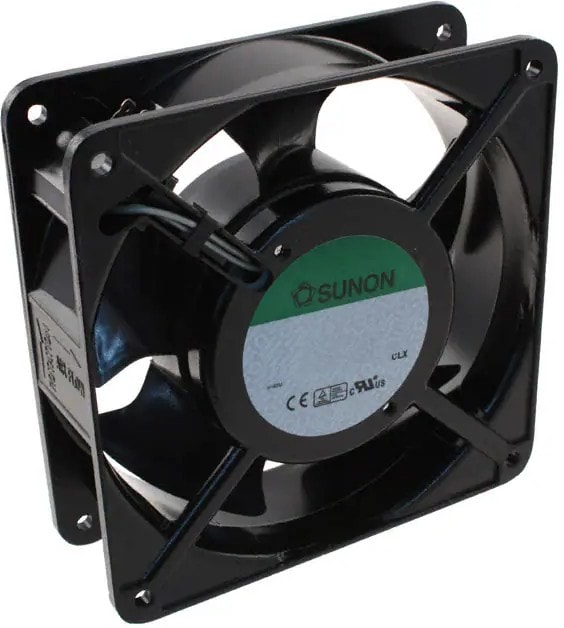

Описание SP103A1123LBT — осевой вентилятор переменного тока. В нем расположен подшипник качения, что позволяет использовать вентилятор в условиях повышенных температур, а также при горизонтальной установке. Длина вентилятора составляет 120 мм, ширина 120 мм, а толщина 38 мм. Номинальное напряжение питания 115 В переменного тока при потребляемой мощности 11 Ватт. Вентилятор создает максимальный воздушный поток 122 м3/ч. Максимальное статическое давление составляет 22. 4572 Паскаль. При скорости вращения крыльчатки 2150 об/мин вентилятор создает уровень шума 37 дБА. Данная модель эксплуатируется в диапазоне температур от -10 до 70 градусов Цельсия. В качестве материала корпуса вентилятора используется алюминий, а для изготовления крыльчатки применяется термопласт. Вентилятор подключается к питанию через 2 провода. Вентилятор SUNON SP103A1123LBT – осевой вентилятор из алюминия с термопластовой крыльчаткой. Он имеет номинальное напряжение питания 115 В и номинальный ток 0,13 А. Вентилятор имеет два провода длиной 310 мм и диаметром 24AWG. Он имеет воздушный поток 122 куб.м/ч и статическое давление 22,4572 Па. Он имеет размеры 120 мм по длине, 120 мм по ширине и 38 мм по толщине. Уровень шума составляет 37 дБА, а потребляемая мощность 11 Вт. Скорость вращения составляет 2150 об/мин, а минимальное сопротивление изоляции 500 Мом. Рабочая температура диапазона от -10 до 70°C, а тип подшипника – качения. Характеристики
| Категория |
вентилятор |
| Тип |
осевой |
| Воздушный поток, куб.м/ч |
122 |
| Статическое давление, Па |
22.4572 |
| Длина, мм |
120 |
| Ширина, мм |
120 |
| Толщина, мм |
38 |
| Тип подшипника |
качения |
| Уровень шума, дБА |
37 |
| Тип тока AC/DC |
AC |
| Номинальное напряжение питания, В |
115 |
| Номинальный ток, А |
0.13 |
| Потребляемая мощность, Вт |
11 |
| Скорость вращения, об/мин |
2150 |
| Выводы |
2 провода |
| Длина провода, мм |
310 |
| Диаметр провода |
24AWG |
| Материал корпуса |
алюминий |
| Материал крыльчатки |
термопласт |
| Сопротивление изоляции мин., Мом |
500 |
| Мин. рабочая температура, °C |
-10 |
| Макс. рабочая температура, °C |
70 |
| Потребляемая мощность, Вт |
11 |
| Fan Type |
Tubeaxial |
| Noise Level |
37dBA |
| Series |
SP |
| Тип подшипника |
Ball |
| Рабочее напряжение,В |
115 |
| Brand |
Sunon |
| Manufacturer |
Sunon |
| Product Category |
AC Fans |
| Product Type |
AC Fans |
| Subcategory |
Fans, Blowers & Accessories |
| ECCN |
EAR99 |
| HTSUS |
8414.59.6590 |
| Moisture Sensitivity Level (MSL) |
1(Unlimited) |
| Package |
Bulk |
| REACH Status |
REACH Unaffected |
| RoHS Status |
ROHS3 Compliant |
| Current Type |
AC |
| Factory Pack Quantity: Factory Pack Quantity |
40 |
| Termination Style |
Quick Connect Terminal |
| Type |
Axial |
| Approval Agency |
CE, CUR, TUV, UL |
| Material — Blade |
Polybutylene Terephthalate(PBT) |
| Material — Frame |
Aluminum |
| Operating Temperature |
14 ~ 158В°F(-10 ~ 70В°C) |
| Size / Dimension |
Square-120mm L x 120mm H |
| Termination |
2 Terminals |
| Weight |
1.2 lbs(550 g) |
| Width |
38.00mm |
| Enclosure material |
aluminium |
| Fan efficiency |
122m3/h |
| Impeller material |
thermoplastic |
| Kind of fan |
axial |
| Leads |
leads x2 |
| Type of fan |
AC |
| COO |
PH |
| Housing Material |
Aluminum |
| RoHS |
Yes |
| Supplier Standard Pack |
30 |
| Единица измерения |
шт |
| Power consumption |
11W |
| Current Rating (Amps) |
0.110A |
| Static Pressure |
0.13 in H2O(32.5 Pa) |
| Current Rating |
0.13A |
| Part # Aliases |
A12004210G-00 |
| Pressure Type |
0.13 in H2O |
| Частота вращения,об./мин. |
2300 |
| Производительность,м.куб./мин. |
78 |
| Шум, дБA |
39 |
| Frequency |
50Hz |
| Kind of motor |
1-phase |
| Flammability rating |
UL94V-0 |
| Wire size |
24AWG |
| Voltage Range |
85 ~ 125VAC |
| Environmental Information |
http://www.sunon.com/uFiles/file/01_about%20sunon/ |
| Lead Length |
0.31m |
| Kind of Bearing |
ball |
| Rotational rate/speed |
2150rpm |
| Current and power consumption tolerance |
±15% |
| Min. insulation resistance |
500MΩ |
